Frekvenciajellemzők és polárdiagramok grafikus ábrázolása
A Magyar Szabványügyi Testület 2023. június 1-jén tette közzé az MSZ EN IEC 60263:2020 A frekvenciajellemzők és a polárdiagramok grafikus ábrázolásának léptékei és méretei (IEC 60263:2020) szabvány magyar nyelvű változatát.

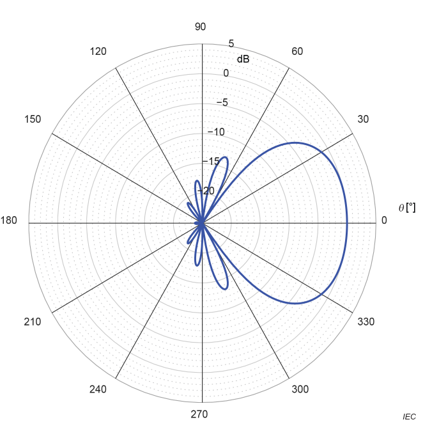

A dokumentum meghatározza a logaritmikus vagy szintjellemzők szabványos méretarányait decibelben kifejezve egy logaritmikus frekvenciatengely függvényében, valamint a szint polárdiagramjainak (kördiagramjainak) sugarát. Alkalmazásai közé tartoznak a nyomtatványok, az elektronikus fájlok (pl. PDF-fájlok), a tudományos publikációk, a számítógépes programok és az alkalmazások képernyő-megjelenítései, valamint a szabványokban lévő grafikonok.
A szabvány a következő fontosabb műszaki változtatásokat tartalmazza az előző kiadáshoz képest:
a) az alkalmazási területet kiterjesztették az elektronikus fájlokra (pl. PDF), a tudományos publikációkra, az egyéb szabványokban lévő grafikonokra, valamint a programokban és alkalmazásokban megjelenő képernyő-megjelenítésekre;
b) a szöveget kiegészítették a Szakkifejezések és meghatározásuk fejezettel;
c) a szöveget kiegészítették a 20 dB/dekád, valamint a 0,5; 1; 1,25 és 2,5 dekád/dekád méretarányokkal;
d) az abszolút szint polárdiagramjaira 60 dB-es vagy 30 dB-es tartományt határoztak meg; a relatív szint polárdiagramjaira 30 dB-es tartományt határoztak meg;
e) mivel a legtöbb grafikont ma már számítógéppel generálják, a tűréshatárokat és méreteket törölték;
f) minden tájékoztató ábrát korszerű példákkal frissítettek;
g) egy tájékoztató mellékletet adtak hozzá a lineáris y tengely és a frekvencia logaritmusának kapcsolatára vonatkozó információkkal.
Nagy Gábor
2023. június
